二集一体泳池恒温除湿热泵机组_泳池除湿机组

时间:2018-05-29 12:33:27   作者:奥特思普   来源:奥特思普 浏览次数:
本文导读:卧式二集一体泳池除湿热泵机组,带池水热泵辅助加热水冷冷凝器不带室外机。可同时控制室内空气温湿度,具有除湿功能、空调制冷、制冷功能、池水辅助加热功能。但池水恒温不控

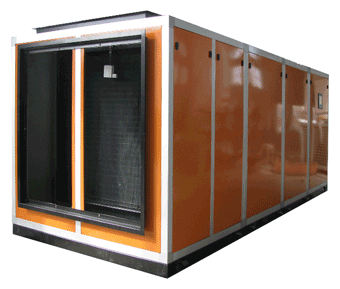

  室内泳池恒温除湿热泵机组(二合一卧式)二集一体泳池恒温除湿热泵机组_泳池除湿机组

  室内泳池除湿热泵由于室内泳池一般水温保持在26℃~28℃,空气温度保持在28℃~30℃(空气温度比水温高1℃~2℃),为采光需要,墙体多采用玻璃墙或玻璃结构。由于池水含有大量氯元素,随着泳池水分的不断蒸发,空气湿度较大,潮湿空气造成墙体或玻璃大量结露,势必对建筑物内装修产生强烈腐蚀。另外由于潮湿空气含有大量病毒、细菌和其他降低空气质量的元素,会导致人体呼吸困难,因此室内泳池温湿度控制越来越受到广泛重视。

  室内泳池恒温除湿热泵机组在对室内空气除湿的同时充公保持室内空气处于恒温状态。为了节省能源,设备运行过程中对空气热量进行充分回收利用,回收的热量通过再生系统对泳池空气或池水进行加热,确保室内空气处于恒温状态。除温产生的冷凝水可直接排放到室外或回收到泳池内对池水进行补充。

  考虑室内空气品质,恒温泳池除湿热泵机组配有新风处理功能和排风功能。

  考虑恒温泳池除湿热泵机组运行成本,在春秋季节可利用室外大量低湿度的新风对室内空气进行湿度调节,减少运行费用。

  为防止循环空气影响设备使用寿命,设备在制造过程中关键部件、钣金结构都采取防腐处理,压缩机、配电柜及控制系统与风系统相互隔绝。



泳池除湿机组



  一、 二集一体泳池恒温除湿热泵机组_泳池除湿机组产品性能分类

  1、空气加热型热泵柜式除湿机

  该产品在对室内空气除湿的同时充分回收热量通过再生系统对室内空气进行加热。一般在已经安装空调场所使用,

  如别墅泳池、浴室、桑拿、酒店等。

  2、二集一体恒温泳池除湿热泵机组

  该系列产品采用双系统结构。设备运行过程中除湿的同时充分回收空气热量。对室内空气制冷、加热或池水进行

  辅助加热,确保室内空气保持在恒温恒湿状态。池水恒温由池水加热系统(锅炉或空气源热泵或电加热)控制。

  该系列产品外形结构分为二种:

  柜式:适应于别墅泳池、浴室、桑拿、酒店等场所。

  卧式:适应于大型泳池,如体育馆、运动员训练馆、商务会所、水上娱乐休闲场所等。

  3、三集一体恒温泳池除湿机热泵机组

  该系类产品采用双系类结构并带有室外机。设备运行过程中除湿的同时充分回收空气热量,对室内空气制冷、加热或池水进行辅助加热,确保室内空气保持在恒温恒湿状态和池水恒温。当室内空气温度和池水温度同时达到要求时,回收的多余热量通过室外冷凝器排到室外空气中。

  该系列产品外形结构分成二种:

  柜式:适应于别墅泳池、酒店、桑拿、浴室等场所。

  卧室:适应于大型泳池,如体育馆、运动员训练馆、商务会所、水上娱乐休闲场所等。

  二、二集一体泳池恒温除湿热泵机组_泳池除湿机组控制系统

  控制界面采用西门子触摸屏可编程控制。操作界面具有室内空气温度、湿度、池水温度当前值控制值显示功

  能和设备运行时关键部件运行状态、故障显示等功能。设备使用时客户只需将空气温湿度、池水温度控制值

  设定完成后设备自动进入全自动运行状态,无需专人看管。

  三、产品组成及配置

  1, 产品组成:

  机架、换热器、压缩机、风机、池水热泵加热水冷冷凝器、能量调节阀、电磁阀、配电柜、操作控制系统等。

  2, 产品配置:

  (1)压缩机:CopeLang(美国谷轮)全封闭涡旋压缩机

  (2)换热器:高效防腐铜管套镀膜铝翅片或铜管铜片

  (3)池水热泵辅助加热冷凝器:铜钛合金材料

  (4)制冷系统能量调节阀:美国斯波兰或丹佛斯

  (5)风机:中德合资金永利风机,卧式结构采用内转子皮带轮西门子或ABB电机

  (6)主要电器:西门子元件,操作控制系统采用西门子触摸屏PLC带通讯接口与消防联动

  二集一体泳池恒温除湿热泵机组_泳池除湿机组YCCKSW_系列

  为卧式二集一体泳池除湿热泵机组,带池水热泵辅助加热水冷冷凝器不带室外机。可同时控制室内空气温湿度,具有除湿功能、空调制冷、制冷功能、池水辅助加热功能。但池水恒温不控制,池水恒温由池水加热系统控制。


参数  型号 YCCKSW30 YCCKSW40 YCCKSW50 YCCKSW60 YCCKSW80 YCCKSW100 YCCKSW120 YCCKSW150
制冷量 Kw 51.2 68.9 84 112 139 168 195 250
空气最大制热量 Kw 61.4 82.7 100.8 134.4 166.8 201.6 234 300
除湿量 Kg/h 30 40 50 60 80 100 120 150
额定风量 m3/h 9000 11000 14000 17000 22000 26000 34000 40000
机外余压  Pa 200 300 400 450 500 550 600 800
新风量 m3/h 0~2700 0~3300 0~4200 0~5100 0~6600 0~7800 0~10200 0~12000
排风量  m3/h 3600 4400 5600 6800 8800 10400 13600 16000
排风机功率 Kw 0.55 0.75 1.1 1.5 1.5 2.2 4.0 7.5
压缩机功率 Kw 13.7 17.7 2×11.4 2×13.7 2×17.7 2×22 2×24.8 2×28.9
风机功率   Kw 3.0 3.0 5.5 7.5 11 18.5 22 30
热水加热量 Kw 66 89 118 136 180 220 270 330
进出水管管径  inch 3/2 3/2 3/2 2 2 3 3 4
池水循环量   T/h 12 16 20 27 33 40 46 60
池水最大加热量  kw 55.3 89.3 108.8 145.2 180.6 217.7 252.7 324
冷凝水排水管管径 inch 5/4 5/4 5/4 3/2 3/2 2 2 2
总功率 Kw 17.25 21.45 29.4 36.4 47.9 64.7 75.6 95.3
空气过滤器  型式 初效
新风阀门   型式 手动/电动(用户自备)
回风阀门   型式 手动/电动(用户自备)
外形尺寸(mm) 4700 5100 5400 5750 6000 6200 6750 7100
  1400 1500 1800 2000 2100 2300 2300 2500
  1400 1500 1850 1900 2100 2200 2350 2450
室内机重量 Kg 850 1200 1650 2100 2450 2850 3260 3640
制冷剂/节流方式   R22或407C/外平衡热力膨胀阀
