  喷淋加湿器系统_降尘喷淋加湿器



喷淋加湿器系统



  ■ 喷淋室加湿器概述

  奥特思普科技喷淋室是一种常用的直接接触式热湿交换设备,将洁净水经大流量水泵的增压,由管路输送到专用喷嘴,并从喷嘴特制的微孔中高速旋转喷出,形成高密度水雾粒子,与流动的空气进行热湿交换,实现对空气的热湿处理。 奥特思普产品设备喷淋室可以对空气进行各种热湿处理,如对空气进行制冷、减湿、加湿、增温等。但由于表面式热湿交换设备的优势和广泛使用,所以目前常用的喷淋室主要以对空气进行加湿和洗尘处理为主。

  喷淋室有较好的空气净化能力,高密度的水与空气直接充分接触,可有效溶解空气中有害的可溶性气体(如H2S、SO2等)和大部分的粉尘、纤尘,大大降低空气的含尘量和有害气体的含量,提高了空气的洁净度,达到某些工艺环境对空气品质的要求。所以喷淋室时常也被称作洗喷淋室,即Airwasher。相关产品设备

  ■ 喷淋室的结构和工作过程

  喷淋室的结构如右图所示,其主要安装于新风空调箱或组合式空调箱中使用。喷淋加湿器主要由循环水箱、增压循环水泵、前均风板、后挡水板、喷嘴阵列、管路系统和控制系统组成。

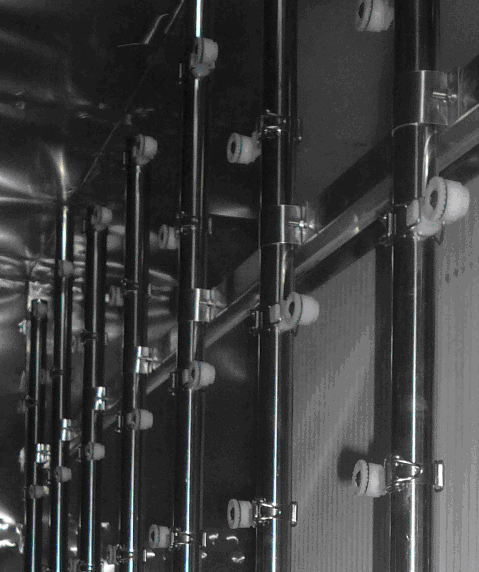

  需处理的空气经前均风板进入喷淋室,前均风板不仅可以挡住可能飞溅出来的水滴,而且能使进入喷淋加湿器系统的空气均匀。进入喷淋室的空气,与喷嘴喷出来的水滴充分接触,进行热湿交换,然后经后挡水板流出。后挡水板使空气中的水滴分离出来,以减少空气带走的水量(过水量)。喷嘴安装在专门的排管上,通常设置1~3排喷嘴。根据其喷淋方向与空气流动方向的相同与否分为顺喷、逆喷和对喷。喷嘴喷出的大部分水雾和被后挡水板截留的大颗水珠最后落入喷淋室底部循环水箱,通过水泵循环喷淋使用。



喷淋室的结构



  1、 均风板 2、喷嘴与排管 3、挡水板 4、循环水箱 5、水泵 6、供水管线 7、水箱进水口

  8、 水泵进水口 9、溢水口 10、排水口 11、检修门 12、空调箱 13、观察窗

  ■ 喷淋室应用领域

  由于表面式热湿交换设备的优势和广泛应用,目前喷淋室主要用于工艺性加湿和洗尘。

  应用领域:电子厂、半导体晶元厂、光电厂、纺织厂、化纤厂、汽车喷涂车间、卷烟厂、石化厂、实验室、无尘室等

  ■ 奥特思普喷淋系统型号

  SWL 20 -- W×H×T-- N - M -W/L

  (奥特思普喷淋系统) (总风量万m3/h)(喷淋室尺寸) (喷嘴排数)(喷嘴数)(卧/立式)

  ■ 喷淋室的安装

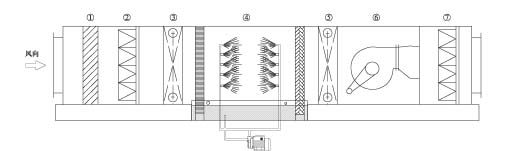

  喷淋室在空调箱中的安装位置如下图所示:



喷淋室的安装



  1初效过滤器 2中效过滤器 3预热盘管 4喷淋室 5再热盘管 6风机 7中高效过滤器

  ■ 喷淋室使用条件

  环境温湿度4-45℃≤90%RH

  喷淋室内进风温度18-80℃

  给水水质洁净自来水、软化水、RO/DI水

  给水压力和温度0.1-0.5MPa,4-45℃

  进风风速0.5-3.8m/s

  加湿段长1600-2600mm

  电源三相交流380V,50Hz,
